技服中心 / 王振東
wangzd@meanwell.cc

         明緯DRS系列導軌電源，集供電、充電與系統監控於一體，廣泛應用於智能安防、消防等系統。因應智慧化應用需求持續提升，DRS系列持續優化產品功能。最新版本新增 Wake_Up喚醒機制、Buffering時間設定等功能，讓電源系統不僅具備穩定供電能力，更能因應不同系統架構與應用情境，提供更具彈性、更完整的電源解決方案。

         為協助使用者快速掌握DRS系列的最新功能與應用優勢，本文將結合DRS使用手冊，深入介紹 Wake_Up喚醒機制、Buffering時間設定等功能，並進一步說明 Force Start 等實用功能與應用方式。

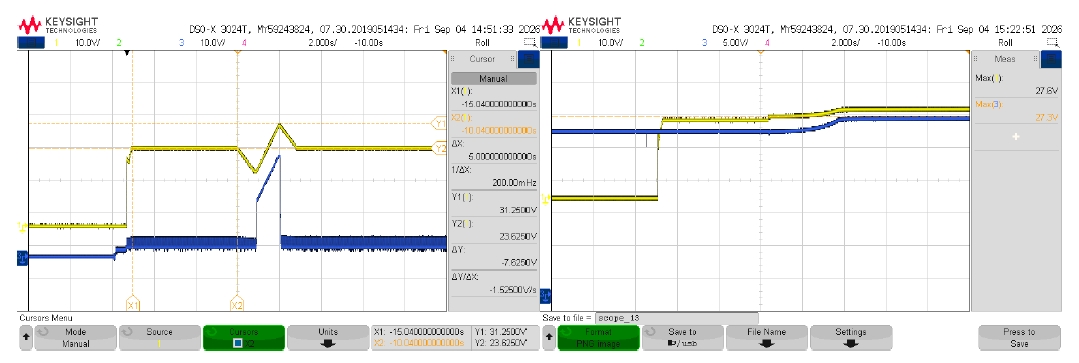

•          下圖分別為BAT端有接電池和未接電池兩種條件下，Wake_Up程序中的輸出電壓波形，其中黃色為主輸出電壓波形，藍色為BAT端輸出電壓波形。



•          在BAT端未接電池的情況下，Wake_Up程序會每5分鐘重複執行一次。對於無電池部署且對輸出電壓波動敏感的應用場景，可透過通訊指令（UPS_CONFIG之Wake_UP_EN=0）關閉週期性喚醒，僅保留開機首次喚醒。

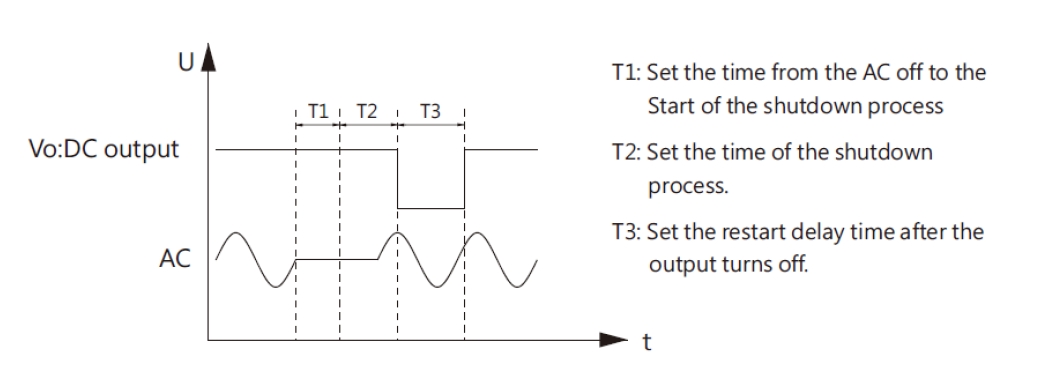

•          在實際應用中，單純的“斷電即放電”硬體邏輯已無法滿足複雜電網與無人值守的智能化需求。為此，DRS系列導入三個可配置參數 — TIME_BUFFERING（備源時間設定）、UPS_Delay_Time（備源關機延時時間設定）、UPS_Shutdown_Time（備源重啟時間設定），三者與AC電網的邏輯關係如下圖所示。



•          DRS系列通常搭配電池使用，為保障備源系統的可靠性，內置BAT_Test（電池測試）功能，用於定時檢測電池是否處於過放或異常狀態。

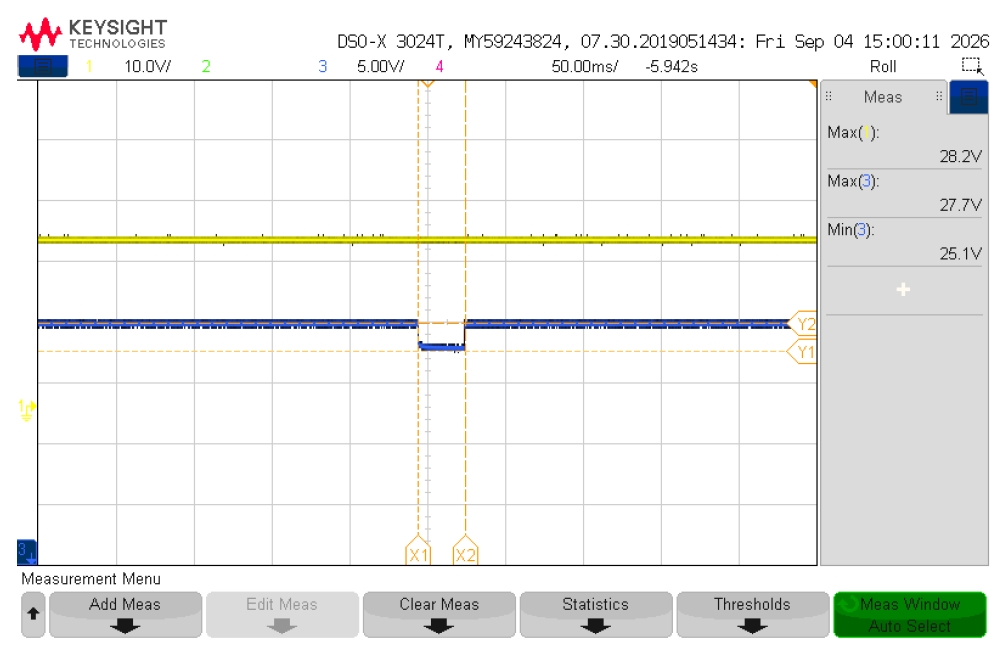

•          下圖為電池測試程序中的輸出電壓波形，黃色波形為主輸出電壓，藍色波形為BAT端輸出電壓。



•          DRS系列還具有AC優先、負載優先的特性，針對這兩點再作簡短說明。

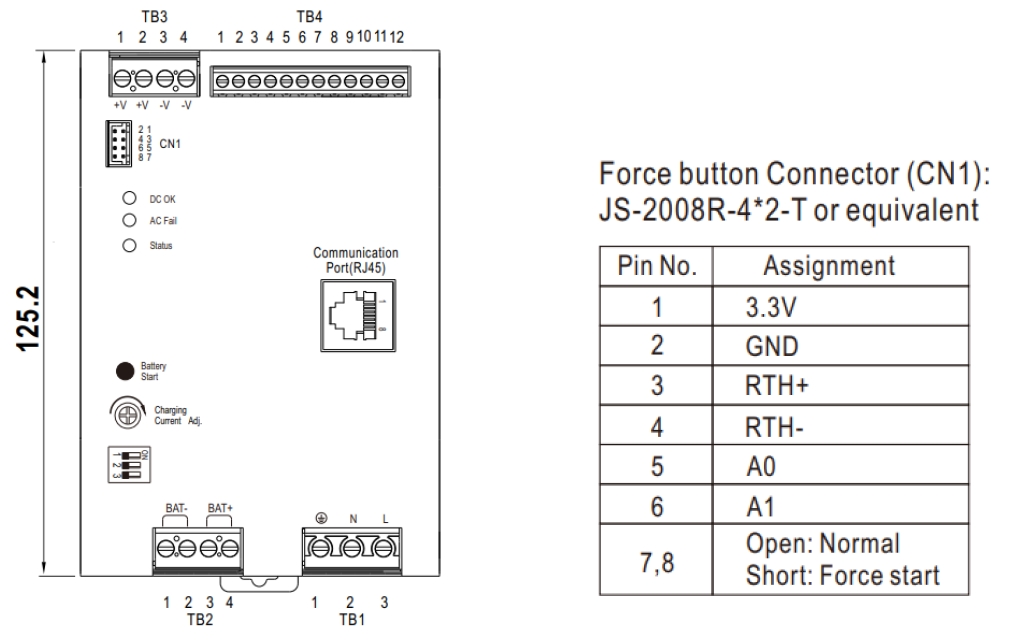

•          有AC市電情況下，優先由AC供電，節省電池電能，此時無法透過強啟（force start）功能切換至電池供電。在無AC情況下，可透過force start功能切換至電池供電，使DRS正常工作，以滿足施工調試等應用場景。



目前，明緯已積極擴展DRS家族960W安防電源DRS-960的設計工作，預計於2027上半年正式發佈，敬請期待。
