DDR-480系列 480W 無風扇導軌式DC/DC轉換器

文:陳瑞慶/產品經理
frank@meanwell.com



明緯在導軌式DC/DC轉換器繼DDR-15/30/60/120/240系列後,緊接著新推出了480W更高瓦數的DDR-480系列,使導軌式DC/DC產品線更加完整。本系列設計上同時符合了鐵道及工控資訊類法規要求,可充分滿足鐵道、工控、安控、資通訊……等各種領域對DC/DC轉換器的應用需求。

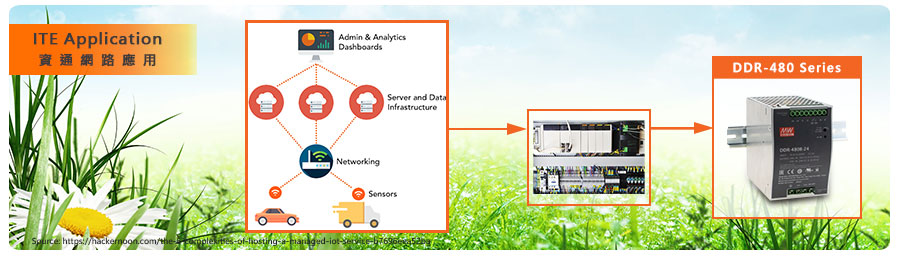

DDR-480系列採薄型化導軌型機殼設計,主要特點包含掛軌安裝便捷、面寬僅85.5mm可大幅降低系統端導軌(TS-35/7.5或15)空間不足困擾、2:1寬壓輸入、4000Vdc輸入/輸出隔離(具加強絕緣)、-40~+80℃操作溫度、具150%峰值負載能力、可併聯至1920W(3+1台)、5G耐震…等優異性能。此外,通過了資訊類IEC62368-1/UL62638-1/RCM AS/NZS62368.1、EN55032、EAC TP TC004及鐵道EN50155法規認證,非常合適使用於鐵道、電車、捷運、巴士及資通網路、工控自動化、通信設備等產業或搭配AC/DC導軌式電源供應器一體化安裝美觀要求的系統,一般常見應用如:需求二極式隔離、DC UPS系統、電池轉壓或穩壓……等。

  • 導軌式設計,可快速掛軌,適合安裝導軌TS-35/7.5或TS-35/15
  • 無風扇,可自然風冷散熱
  • 2:1寬壓輸入
  • -40~+80℃超寬操作溫度
  • 4000Vdc輸入/輸出隔離(具加强絕緣)
  • 150% 峰值負載能力
  • 具備並聯功能可達1920W (3+1台)
  • 面板旋鈕可調輸出電壓(+15%)
  • 保護功能:短路保護、過載保護、過電壓保護、輸入反極性保護、輸入欠壓保護
  • 遠端遙控ON/OFF
  • 可操作在高海拔5000米
  • LED電源指示燈
  • 認證通過:
    鐵道標準: EN50155、IEC60571、EN45545-2、EN50121-3-2
    資訊類: CB IEC62368-1、UL62368-1、RCM AS/NZS62368.1、EN55032、 EAC
  • 超窄面宽,尺寸(寬x高x深): 85.5x125.2x128.5mm
  • 3年保固期

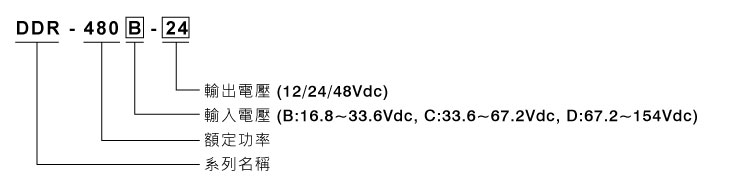

DDR-480 Series
