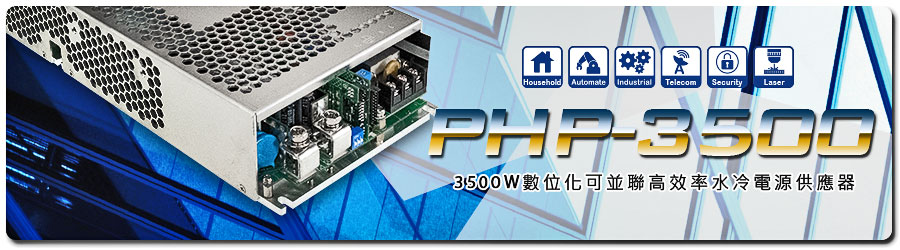

PHP-3500系列 3500W數位化可並聯高效率水冷電源供應器

文: 徐武英/產品經理
Paul.Hsu@meanwell.com



是一款3.5kW單組輸出水冷散熱的AC/DC電源供應器,採用全數位化電源設計、96%高轉換效率、可程式化輸出、支援通訊功能、可並聯使用倍增輸出功率、外觀60mm低高度設計、功率密度達18W/立方英吋。此系列機種接受90-264Vac或120-370Vdc兩種工作電壓,並提供產業界普遍使用的24/48V直流輸出電壓。此系列採用獨特無風扇水冷散熱方式,與使用風扇散熱的傳統電源相比,既無風扇噪音且無風扇故障導致電源失效的問題,大幅提升電源可靠度!此外,PHP-3500系列更提供最大的應用彈性,擁有自動降載功能、遠端開/關電源控制功能、輔助電力輸出、主動式均流設計與內建ORing場效晶體支援輸出並聯等多項內建功能,並聯使用功率最高可達14kW。

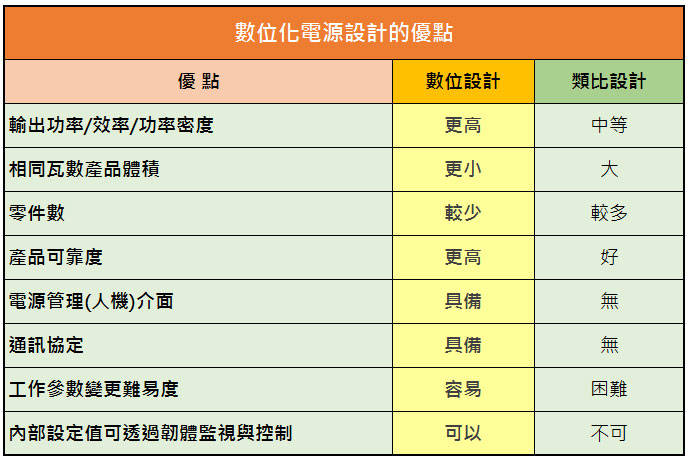

透過持續的研發創新帶來明緯首款全數位化水冷電源產品,更進一步提升電力轉換效率、產品可靠度、達成可程式化調整與控制電氣參數。此系列內建PMBus通訊協定,亦可選配CANBus通訊協定,結合明緯人機界面與電源產品內建的數位控制器,即可同步監控電氣參數,滿足用戶端對電源管理的要求,且擁有短路、過負載、過電壓、過溫度等主動保護機制,實現智能電源的長期目標。此系列機型適合的應用包含工業級鐳射製程設備、固態微波通訊、食品加工設備、電池充電設備等需求(萬瓦級以上)大功率電源的電力系統應用。



  • 水冷散熱設計
  • 交換效率高達96% (48V輸出機型)
  • 環球交流/直流全域輸入電壓
  • 可程式化輸出功能: 輸出電壓與輸出電流恆流點可調整
  • 支援PMBus通訊協定 (可選配CANBus協定)
  • 內建主動式功率因數矯正功能(Active PFC)
  • 支援輸出並聯功能
  • 主動式均流設計,系統電力最高可達14000W (3+1)
  • -30~+70℃操作溫度寬廣
  • 輸出訊號: Remote ON/OFF, DC-OK,與T-Alarm
  • 保護機制: 短路/過負載/過電壓/過溫度保護
  • 可選購水冷板(商品型號:HS-656)以快速導入水冷電源解決方案
  • 認證: 認證安規: UL/TUV/EAC/CE/CB
  • 可選配三防漆
  • 尺寸: (長x寬x高) - 380x141.4x60mm
  • 5年保固







PHP-3500 Series
